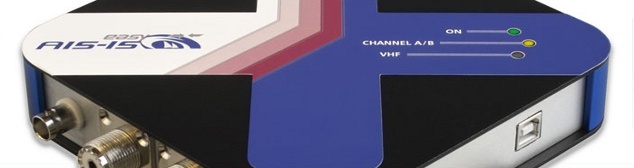

EasyAIS-IS WIFI Integrated VHF-splitter


Inleiding

De EasyAIS-IS WIFI ontvanger-splitter is een uitbreiding op de bestaande EasyAIS-IS AIS ontvanger. In de EasyAIS-IS WIFI zijn een aantal verbeteringen doorgevoerd welke rechtstreeks zijn afgeleid uit de EasyTRX2-IS-WIFI klasse B transponder. Zo is de multiplexer uitgebreid en is er voor het maken van een draadloze verbinding een WIFI receiver toegevoegd. Verder zijn beide toestellen identiek.




Aansluiten
De EasyAIS-IS WIFI AIS ontvanger maakt het aansluiten op een bestaande marifooninstallatie kinderlijk eenvoudig.

1. U draait de stekker los van uw marifoon en sluit deze aan op de EasyAIS-IS WIFI;
2. Vervolgens sluit U de marifoon aan op de EasyAIS-IS WIFI;
3. U sluit de 12V of 24V aan;
4. Op uw PC of laptop stelt u het netwerk in op "Weatherdock-WIFI";
5. In de configuratie software op uw iPad of iPhone stelt u het juiste IP-nummer in. U activeert de verbinding en de AIS gegevens stromen binnen op uw handheld. Op een draadloze PC werkt dit op de zelfde manier.


Wanneer u daarnaast gebruik maakt van de USB aansluiting zal de PC tijdens het opstarten om de installatie cd vragen waarna de drivers geïnstalleerd en geladen worden. Vervolgens moet u uw navigatie programma zodanig instellen dat deze de AIS gegevens kan gaan gebruiken. Meer is niet nodig. De aansluiting op een kaart plotter is zo nog eenvoudiger. Slechts 2 signaaldraden, van de EasyAIS-IS WIFI aansluitkabel, dient u te verbinden met uw bestaande kaartplotter.


Unieke kenmerken

  1. VHF-antenne splitter zonder signaal verliezen;
  2. 100% Dual channel ontvanger;
  3. Draadloze WIFI verbinding;
  4. USB computer verbinding;
  5. Ingebouwde multiplexer tbv invoeren NMEA GPS data;
  6. Bijzonder laag stroom verbruik;
  7. Antenne signaal voor FM-autoradio

Ad. 1. De kwaliteit van de VHF ontvangst is verder verbeterd door toepassing van een versterker welke het antenne signaal ten behoeve van de VHF-ontvanger versterkt. Normaal gesproken heeft een VHF antennesplitter altijd te maken met een klein signaalverlies als gevolg van het splitsen van het antennesignaal over meerdere apparaten. De nieuwe EasyAIS-IS WIFI ondervangt dit probleem door het antenne signaal eerst te versterken overeenkomstig het antenne signaal wat verloren wordt. Resultaat is een ongeëvenaarde VHF ontvangst.

Ad. 2. Vanuit de markt werd steeds gevraagd om een 2 kanaals ontvanger. De EasyAIS gebruikt razendsnelle processor techniek om met behulp van 1 ontvanger, toch gelijktijdig 2 kanalen te kunnen uitluisteren. Voor de nieuwe EasyAIS-IS is echter gekozen voor de 2 kanaals ontvanger techniek welke al ingebruik is bij de transponders. Beide systemen zorgen er evenwel voor dat geen AIS-data verloren kan gaan.

Ad. 3. De USB aansluiting zorgt voor een sterke vereenvoudiging in het aansluiten van de AIS ontvanger op een computer. Naast de USB aansluitmogelijkheid is het natuurlijk ook mogelijk gebleven om rechtstreeks het NMEA input/output signaal door te voeren naar een kaartplotter of multiplexer. De USB aansluiting is dus een extra aansluiting en niet in plaats van (zoals bij andere ontvangers met USB aansluiting).

Ad. 4. Belangrijk voor PC gebruikers is dat, net als bij de EasyAIS ontvanger, de mogelijkheid bestaat om een NMEA GPS aan te sluiten op de NMEA input kanalen op de EasyAIS-IS. Dit heeft als voordeel dat AIS data met GPS data "gemengd" kan worden. Hierdoor hebt u maar een aansluiting nodig op uw PC. De nieuwe WIFI variant gaat echter verder. Niet alleen de GPS signalen worden overgenomen. De nieuwe EAsyAIS-IS-WIFI multiplext alle NMEA signalen door naar zowel WIFI als de USB aansluiting.

Ad. 5. De EasyAIS-IS WIFI onderscheidt zich van de concurrentie door een laag stroomverbruik van < 150 milliampère. Daarnaast heeft de EasyAIS-IS, door gebruik te maken van computer technologie, een ongekende selectiviteit. Onder gunstige omstandigheden is er meer dan 200 mijl gehaald. De gevoeligheid van de ontvanger is beter dan die van een Klasse A transponder. Daarnaast bewijzen onafhankelijke testen dat EasyAIS 2e generatie ontvanger de meeste AIS telegrammen ontvangt.

Ad. 6. De EasyAIS-IS WIFI uitgerust met een aansluiting voor een FM-Autoradio. De FM-Signalen worden van de VHF antenne gehaald waardoor u een optimale ontvangst heeft van FM-zenders. Daarnaast zorgt de filtering techniek voor een storingsvrije ontvangst en behoort storing agv acculaders, tot het verleden. Vaak wordt om deze reden een EasyAIS-splitter of EasyDVBT gemonteerd. De EasyAIS-IS heeft ook deze functionaliteit ingebouwd.

Kwaliteit
De EasyAIS hardware is specifiek gemaakt voor het gebruik op zee. Alle USB poorten zijn galvanisch gescheiden ter voorkoming van zogenaamde aardlussen.



Karakteristieken
  • 2 kanalen AIS ontvanger;
  • WIFI aansluiting;
  • Hoogst haalbare gevoeligheid en selectiviteit;
  • Geïntegreerde splitter met ingangsversterker;
  • Vergroot aansluitspanning bereik (9V-28V);
  • Geïntegreerde multiplexer welke de communicatie snelheid verhoogt van 4,8kB tot 38,4kB/s;
  • Autoradio aansluiting;
  • USB aansluiting.


Specificaties
  • 2 kanalen ontvanger ten behoeve van ontvangst van AIS data op 161,975MHz en 162,025 MHz;
  • Gevoeligheid: -112dBm (-3dBm beter dan de norm voor klasse A transponders!);
  • AIS klasse A en B telegrammen;
  • WIFI met een bereik van 30 meter (open ruimte);
  • kanaal scheiding: 25kHz;
  • Aansluitspanning: 9VDC-28VDC, < 150 mA;
  • VHF radio connector: SO239. 50 Ohm;
  • VHF Antenne connector: SO239. 50 Ohm;
  • FM Autoradio connector: BNC. 50 Ohm;
  • Frequentiebereik tbv radio 150 khz - 110 Mhz;
  • NMEA Input Baud rate: 4,8kB NMEA;
  • NMEA Output Baud rate: 38,4kB (optioneel 4,8kB, instelbaar);
  • NMEA output message: VDM + optioneel copy of NMEA input;
  • Standaard USB aansluiting tbv PC;
  • Omgevingstemperatuur van 0 tot 60 Celsius;
  • 140mm (l) x 140mm (b) x 35mm (h);
  • Gewicht: 450 gram.


Inhoud verpakking

  • EasyAIS-IS WIFI;
  • WIFI antenne;
  • USB Kabel om EasyAIS-IS WIFI te verbinden PC;
  • Voedingskabel met NMEA In/Out aansluiting;
  • Engels/Duits talige handleiding.
